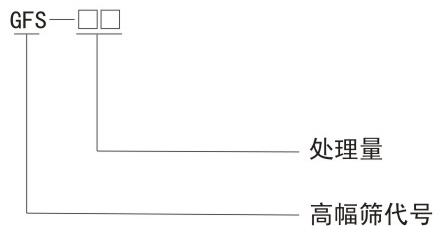

型號說明

篩機用途

　　GFS系列高幅篩主要用于電力、鋁土、煤炭等行業，是一種適合于多種難篩物料的大型篩分設備，具有大振幅、大振動強度、低頻率等性能特點，篩板采用自清理型強性結構，在參與篩機振動的同時還能產生自振，能有效地避免篩板的堵孔，使得本系列篩機具有更高的篩分效率。本系列振動篩的主要使用場合為煤炭行業中洗煤廠的原煤分級、冶金行業中冷燒結礦分級、礦山行業中的礦石分級、化工及造紙行業的輕質原料分級等。

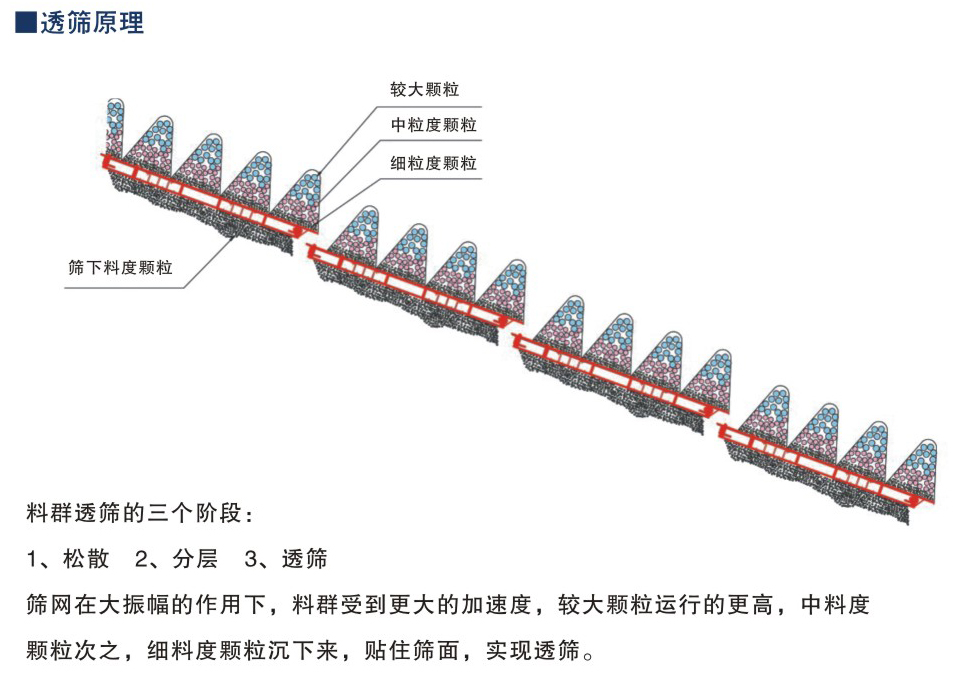

　　GFS系列高幅篩由多段獨自振動單元組成，各振動單元自呈圓運動軌跡且振幅大，可消除細粒物料堵孔現象，篩分效率高、處理量大，對潮濕和含粉狀高的物料，具有強制松散作用。因物料的透篩需要足夠的時間和空間，頻率過高分層不好，影響篩分效果|因此61=3型篩機頻率選擇730r/min。

　　振動強度K是振動機械一個重要指數，它是篩箱運動加速度與重力加速度的比值，通常我國振動篩X值選取在3-4.2之間，對潮濕和含粉狀高的物料，這樣X值就小了。GFS系列篩機K值選在5-9，這樣物料拋起來產生的慣性力能克服物料與篩網粘結力，物料回落時與篩網之間的相對運動速度加相應加快。料群松散后小于篩孔尺寸的物料與篩網接觸機率高，不會使料層整起整落，因此篩分效果提高了。一般篩機X值又因受篩箱強度和剛度不能選得過大，而GFS系列強振篩結構比較特殊，故X值選擇是普通篩機的2倍左右，滿足了大處理量、對難處理物料篩分效率高的特點。

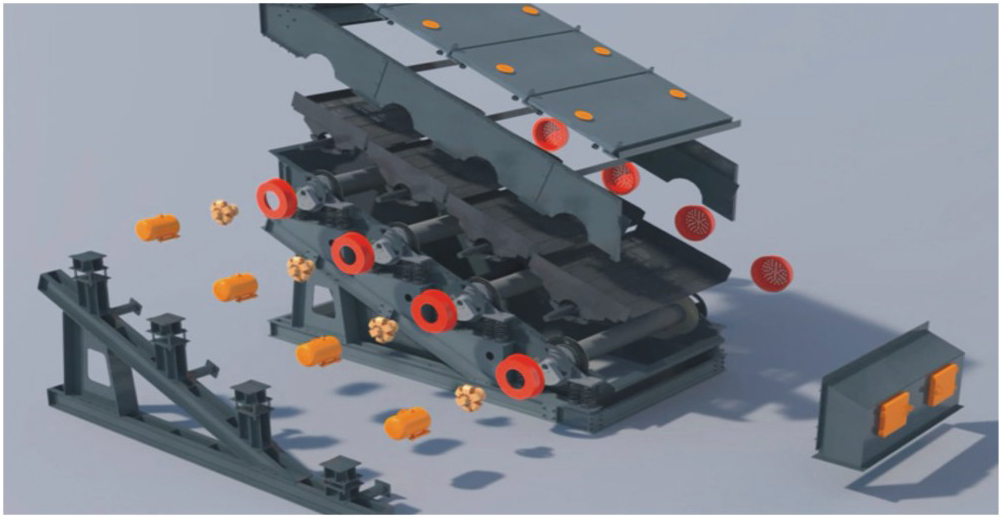

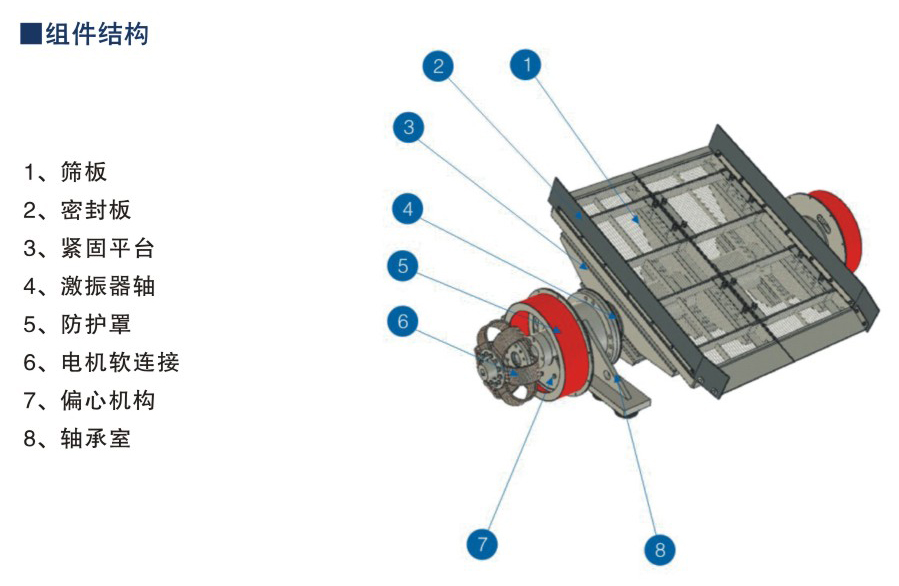

結構與工作原理

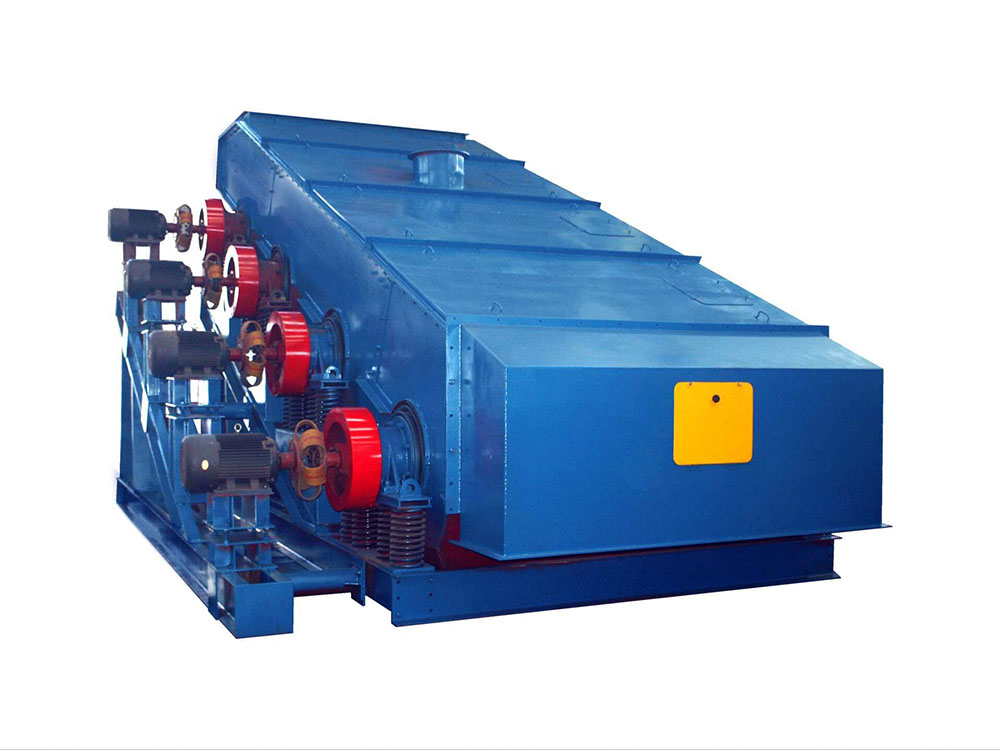

　　GFS高幅振動篩，振動軌跡為圓，采用彈性桿篩面，篩面是由可隨篩機振動而旋轉的

　　彈性桿制作，開孔率高，既耐磨又可二次自由振動，可防潮濕、粘性物料粘結篩面而堵孔。特別適合二次深度篩分。

　　1、采用大傾角篩面，物料的高速運動沖刷清除粉料對篩面的附著，自動清理篩面，保持大開孔率。

　　2、采用大振動強度使物料強制分層，切斷物料之間、物料和篩面之間的粘結力，使篩分過程順利進行。

　　3、篩機結構緊湊，參振質量小，大振動強度5~7。動力消耗低，處理量大。

　　4、采用結構分析方法’在結構動性能優化基礎上完成設計，篩機具有良好的動態性能。

　　5、篩框所有聯接件采用高強度鉸制孔螺栓聯接，聯接性能可靠。

　　6、激振器為干油潤滑式偏心塊結構。激振器大梁采用20g鋼板焊接而成，焊后整體進行去應力退火。使用壽命長，可靠性高，適合大振動強度。
